焊接滾輪架

2020-03-31 21:58

詳細說明

滾輪架可分為自調式和可調式兩種形式。用于圓柱形筒體的焊接、拋光、襯膠及裝配，自調式滾輪架可根據筒體大小自行調節；可調式滾輪架可通過絲桿調節或螺釘分檔調節，采用交流變頻控制，線速度為數字顯示，先進可靠。本廠還可根據用戶需要設計定制各種類型的滾輪架。

根據工件直徑大小自動調節滾輪組的擺動，無須人工調節。組合式滾輪，承載能力大，驅動能力強。根據驅動方式可分為單驅動、雙驅動兩種形式。

主要技術參數

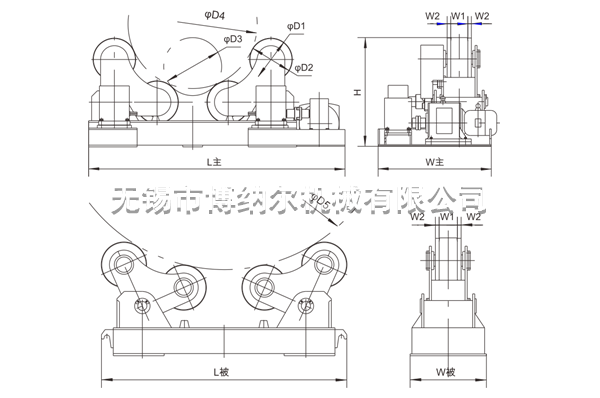

ZG系列自調式滾輪架

規格型號			HZG-5	HZG-10	HZG-20	HZG-30	HZG-40	HZG-60	HZG-80	HZG-100	HZG-150	HZG-200
額定承載(T)			5	10	20	30	40	60	80	100	150	200
工件范圍		D3(mm)	250	320	450	450	600	750	850	1000	1200	1500
		D4(mm)	756	908	1224	1224	1338	1576	1784	2005	2405	2855
		D5(mm)	2300	2800	3500	3500	4200	4800	5000	5500	6500	8000
橡膠輪		D1(mm)	250	300	350	350	400	450	500	500	-	-
橡膠輪		W1(mm)	100	120	120	120	120	120	120	120	-	-
金屬輪		D2(mm)	240	290	340	340	390	440	490	490	550	550
金屬輪		W2(mm)	15	25	30	30	40	50	60	70	280	260
線速度(m/h)			6-60
調速方式			電磁調速或變頻調速
電機功率(KW)			0.75	1.1	1.5	2.2	3	4	4	5.5	5.5	7.5
外形尺寸	主動	L4(mm)	1520	1800	2180	2180	2500	2780	3040	3450	3950	4310
	主動	W4(mm)	800	830	956	956	1145	1237	1165	1405	1710	1810
	被動	L3(mm)	1350	157	1910	1910	2170	2400	2670	2930	3480	3840
	被動	W3(mm)	420	420	486	486	530	590	620	730	900	930
	H(mm)		648	800	933	933	1030	1135	1198	1320	1550	1700

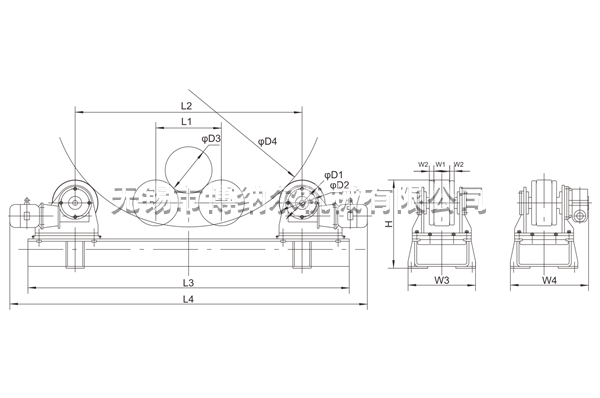

KG系列螺釘可調式滾輪架

規格型號			HGK-2	HGK-5	HGK-10	HGK-20	HGK-30	KG-40	HGK-60	HGK-80	HGK-100	HGK-160	HGK-200	HGK-250	HGK-300	HGK-400	HGK-500	HGK-630	HGK-800
額定承載(T)			2	5	10	20	30	40	60	80	100	160	200	250	300	400	500	630	800
工件范圍		D3(mm)	200	250	320	500	500	600	700	700	700	1000	1000	1000	1000	1000	1000	1000	1500
工件范圍		D4(mm)	1800	2300	2800	3500	3500	4200	5000	5500	6000	6000	6000	7500	7500	7500	8000	8500	900
橡膠輪		D1(mm)	200	250	300	350	350	400	450	500	500	-	-	-	-	-	-	-	-
橡膠輪		W1(mm)	80	100	120	120	120	120	120	120	120	-	-	-	-	-	-	-	-
金屬輪		D2(mm)	190	120	290	340	340	390	440	490	490	550	550	700	800	800	850	850	1000
金屬輪		W2(mm)	15	20	30	35	35	45	60	70	80	320	320	260	300	300	350	350	350
線速度(m/h)			6-60
調速方式			變頻調速
電機功率(KW)			2*0.18	2*0.37	2*0.55	2*1.1	2*1.1	2*1.5	2*2.2	2*3	2*3	2*4	2*4	2*5.5	2*5.5	2*5.5	2*5.5	2*7.5	2*7.5
外形尺寸	主動	L4(mm)	1956	2090	2772	3144	3144	3310	4165	4365	4665	4900	4190	6550	6500	6600	6850	7200	7700
	主動	W4(mm)	457	503	671	674	674	710	865	900	960	1000	1120	1000	1179	1280	1280	1440	1480
	被動	L3(mm)	1460	1800	2300	2450	2450	2900	3500	3700	4000	4000	4100	5500	5500	5500	5750	6000	6500
	被動	W3(mm)	280	300	400	514	514	530	650	700	760	800	780	920	880	1000	1000	1260	1260
	H(mm)		350	425	510	674	674	675	825	890	955	1060	1080	1060	1375	1180	1350	1350	1550

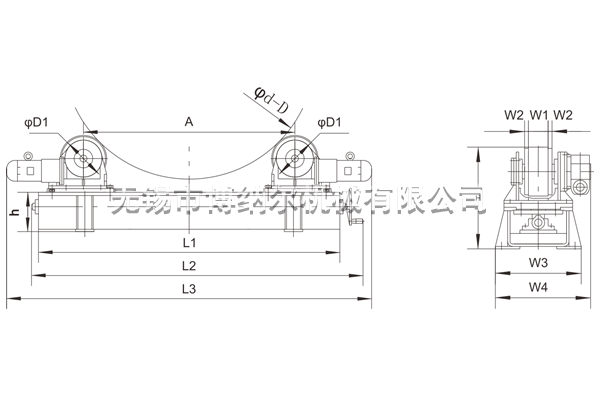

SKG絲桿可調式滾輪架

規格型號			CHGK-2	CHGK-5	CHGK-10	CHGK-20	CHGK-30	CHGK-40	CHGK-60
額定承載(T)			2	5	10	20	30	40	60
工件范圍		d(mm)	200	250	320	500	500	600	700
工件范圍		D(mm)	1800	2300	2800	3500	3500	4200	5000
滾輪直徑和寬度	橡膠輪	D1(mm)	200	250	300	350	350	400	450
	橡膠輪	W1(mm)	80	100	120	120	120	120	120
	金屬輪	D2(mm)	190	240	290	340	340	390	440
	金屬輪	W2(mm)	15	25	30	30	40	50	60
線速度(m/h)			6-60
調速方式			變頻無極調速
電機功率(KW)			2*0.18	2*0.37	2*0.55	2*1.1	2*1.1	2*1.5	2*2.2
外形尺寸	主動	L4(mm)	1300	1800	2300	2400	2400	3000	3300
	主動	W4(mm)	412	490	562	620	620	738	831
	被動	L3(mm)	1480	2205	2533	2687	2687	3300	3378
	被動	W3(mm)	350	370	480	480	480	600	600
	H(mm)		456	483	590	674	674	735	823
	h(mm)		170	180	220	255	255	270	298
滾輪中心距		A(mm)	280-950	400-1300	480-1400	600-1800	600-1800	800-2200	900-2100
